TDA 2030 HiFi Audio Amplifier

Der TDA2030 von SGS Thomson ist ein HiFi NF-Verstärker im 5-poligen Pentawatt-Gehäuse. Mit einer Betriebsspannung von 12-28 Volt bringt er eine Ausgangsleistung von Maximal 14 Watt an 4 Ohm / 9 Watt an 8 Ohm. Der Klirrfaktor liegt typisch bei nur 0,5%. Durch einen übertemperatur und Kurzschluss-Schutz kann das IC normalerweise nicht kaputt gehen. Die Schaltung hat eine Eingangsempfindlichkeit von ca. 250 mV. Der Preis aller Bauteile zusammen liegt bei ca. 3 Euro! (Reichelt)

Bild: Schaltplan TDA2030

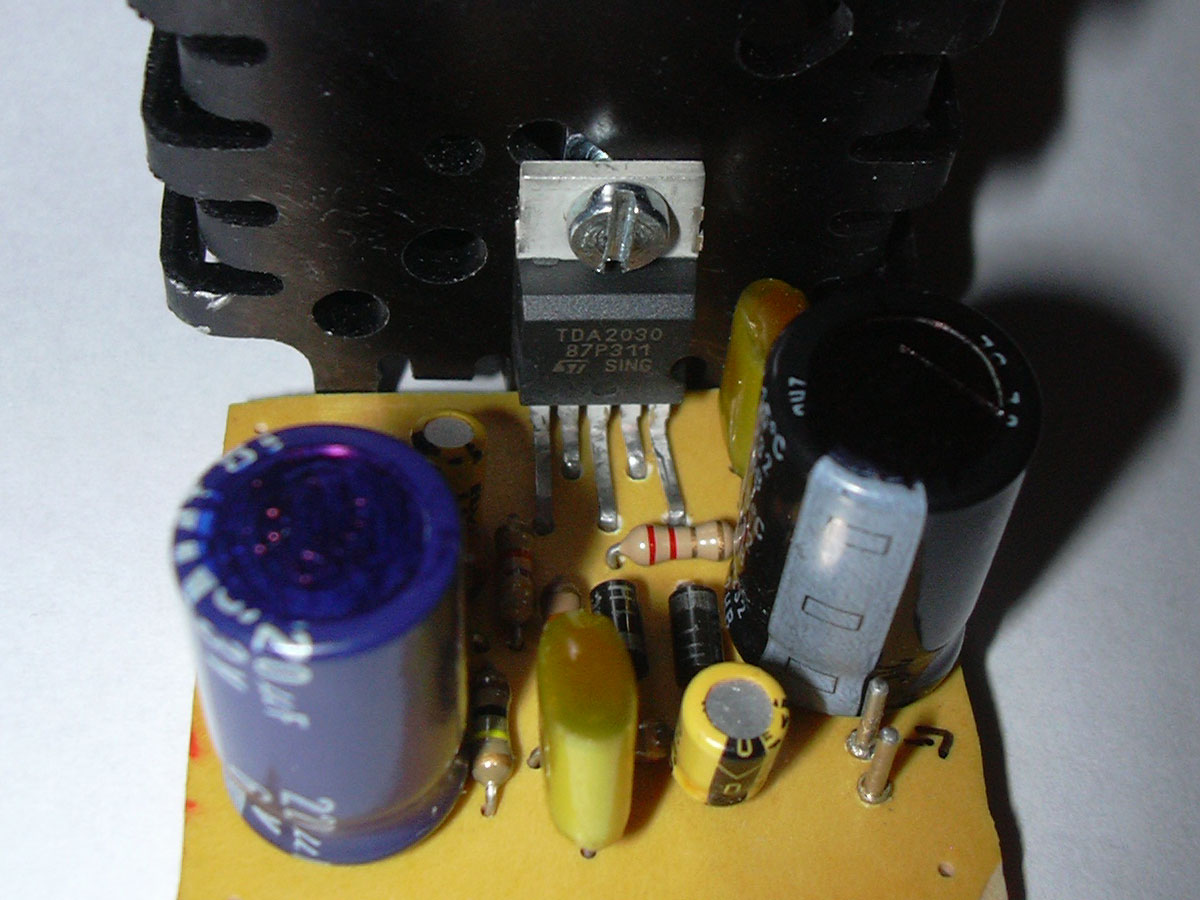

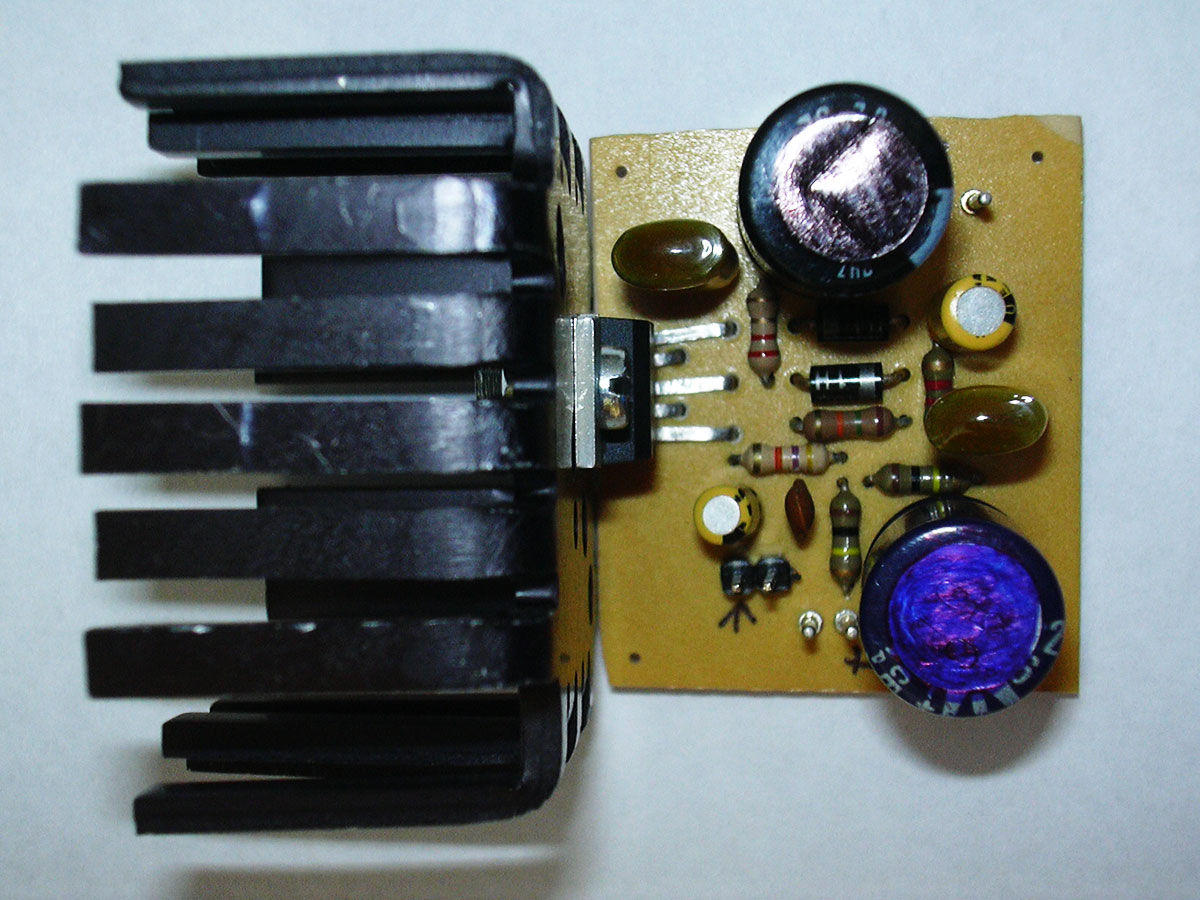

Bild: Platine von oben Bild: TDA2030 Platine von vorne

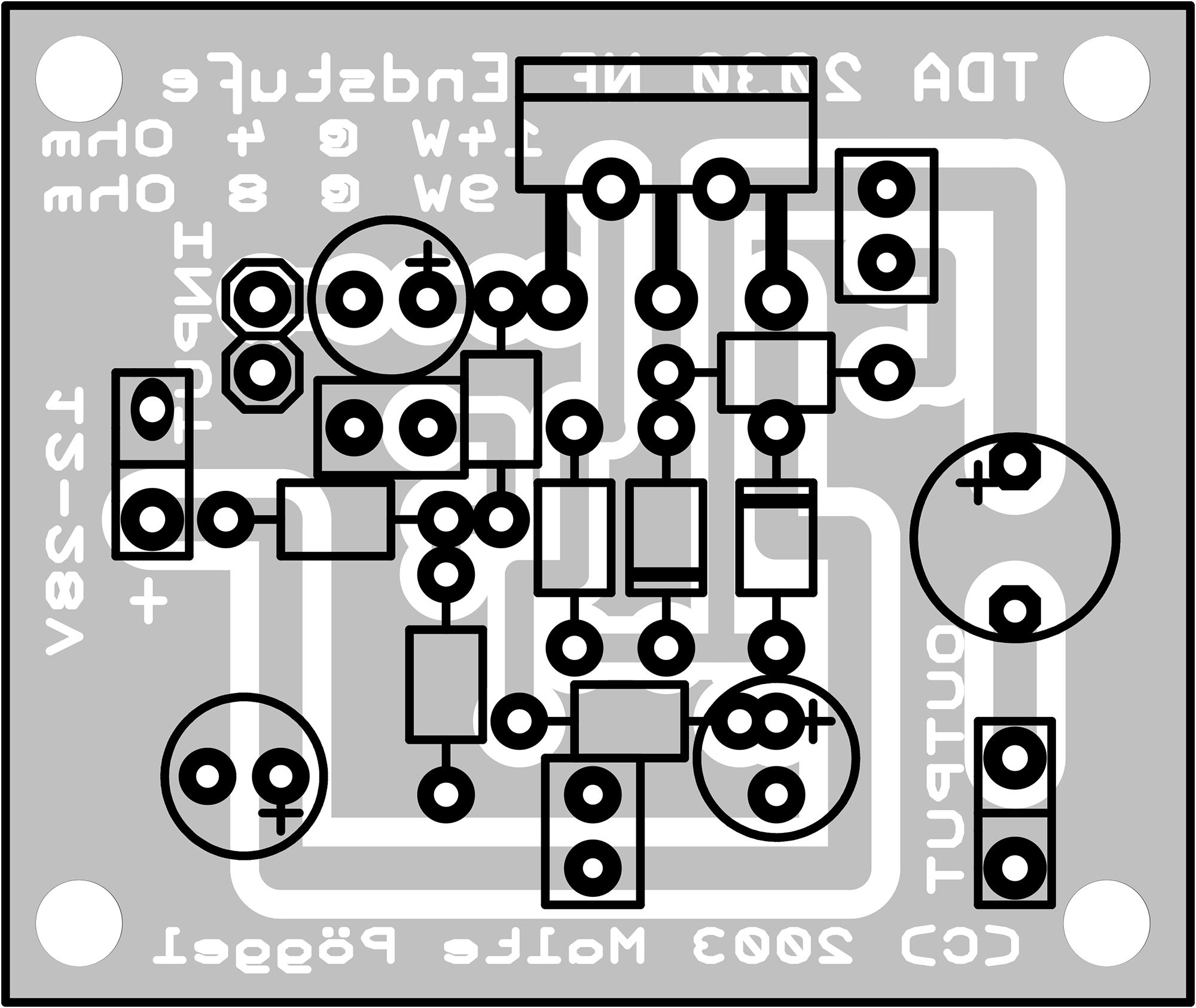

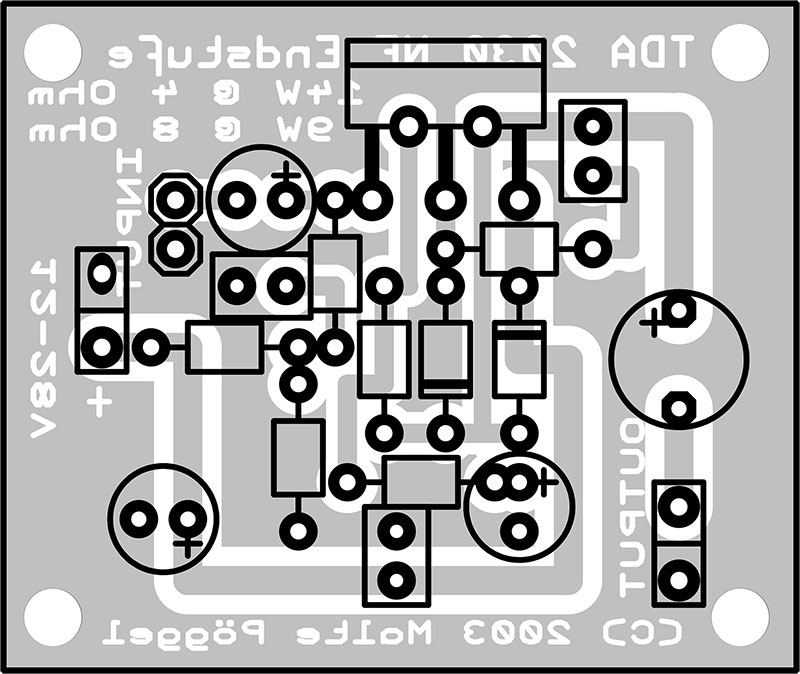

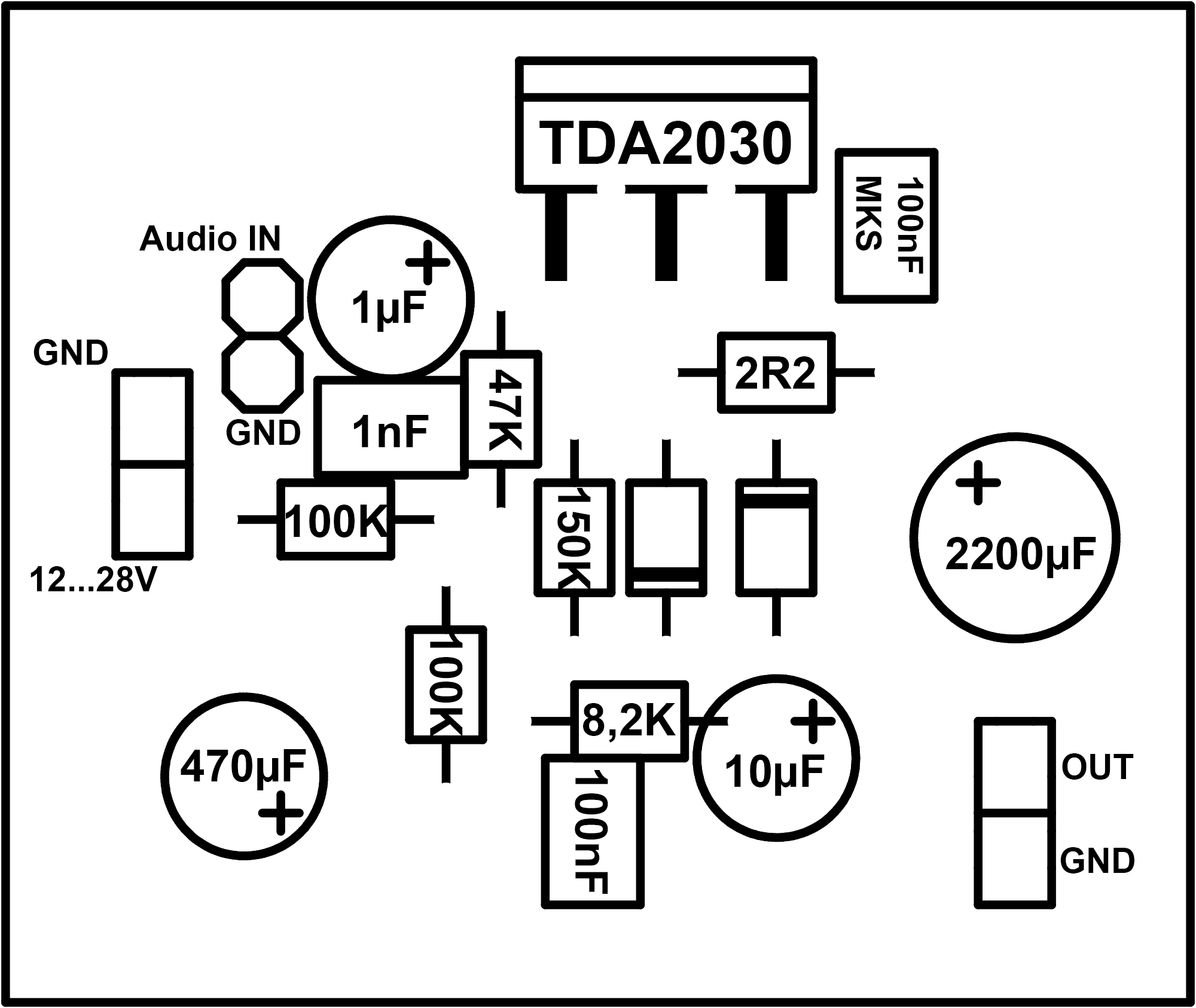

Bild: Geätzte Platine Bild: Bestückungsplan

Stückliste:

StückBauteilBestellnummerPreis
1IC TDA 2030TDA20300,80 €
1C 1nX7R-2,5 1,0n0,08 €
1C 100nX7R-2,5 100n0,12 €
1C 100nMKS-02 100N0,19 €
1C 1Frad 1/630,04 €
1C 10Frad 10/630,04 €
1C 470Frad 470/630,29 €
1C 2000Frad 2.200/350,46 €
1R 2R21/4W 2,2 Ohm0,10 €
1R 8K21/4W 8,2 K0,10 €
1R 47K1/4W 47 K0,10 €
2R 100K1/4W 100K0,10 €
1R 150K1/4W 150k0,10 €
2D 1N40011N40010,02 €
   = 2,66€
Der Kuhlkörper sollte einen Wärmewiderstand von ca. 4-5 K/W aufweisen, weniger kann aber nicht schaden, dann wird er kaum warm :-)
Am preiswertesten ist der V 5224 für 1,80€ (3,5 K/W), bei Metallgehäusen kann man die Endstufe aber auch einfach an die Rückwand schrauben. Der Kühlkörper auf dem Foto hat 6 K/W und wurde bei meinen Tests auch nicht warm.

Preise bei Reichelt Elektronik, Stand: 11/2006

Platinen Layout (Target 3001 V10)
Datenblatt TDA2030 (Adobe Acrobat Reader PDF)
